Chap6 波形产生和变换 ¶

正弦波振荡电路 ¶

正弦波振荡电路由放大、反馈、选频和稳幅环节组成，属于正反馈电路

正弦波振荡电路的基本原理 ¶

维持自激振荡的平衡条件为

其中 A 为开环放大系数，F 为反馈系数

幅度平衡条件：\(AF=1\)

相位平衡条件：\(\varphi_A+\varphi_F=2n\pi \quad(n=0,1,2...)\)

RC 正弦波振荡电路 ¶

LC 正弦波振荡电路 ¶

多谐振荡器 ¶

多谐振荡器也称矩形波（含方波）发生器

用集成运放构成的多谐振荡器 ¶

用石英晶体构成的多谐振荡器 ¶

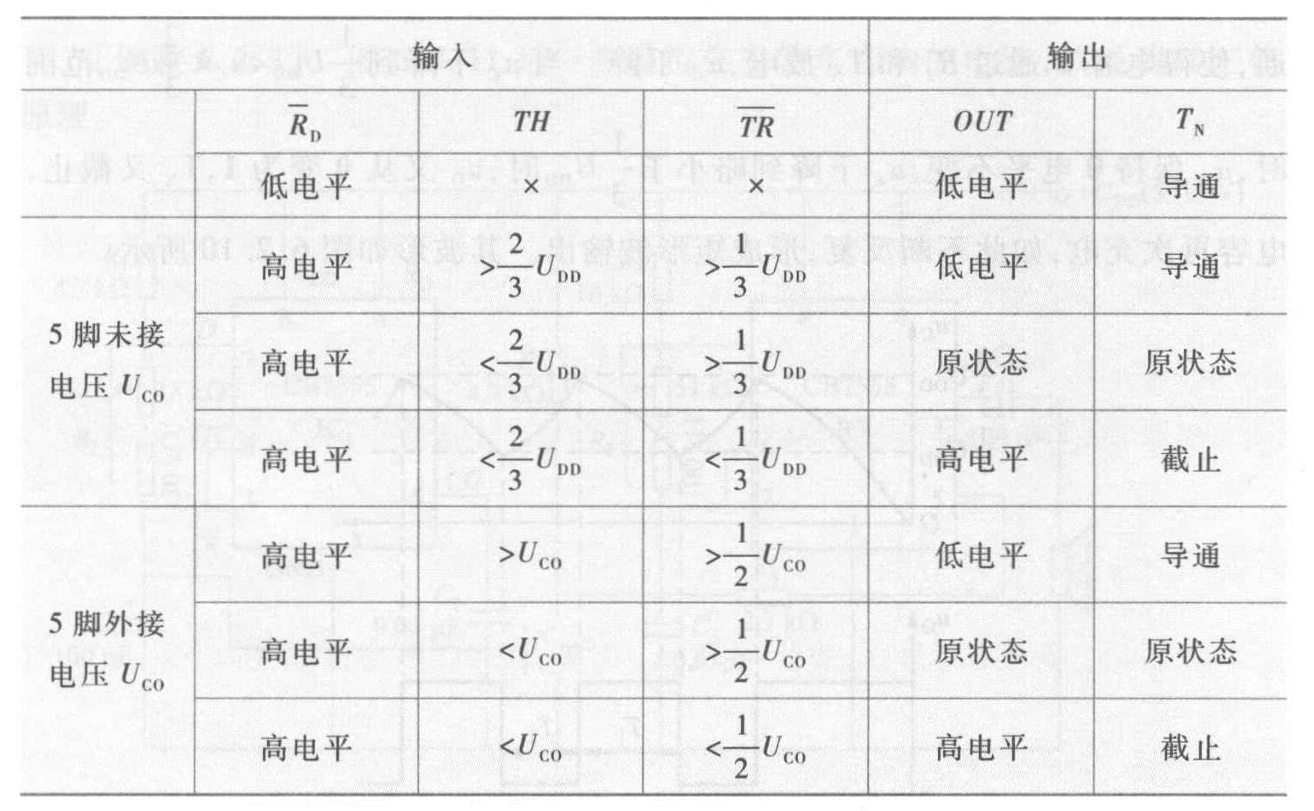

用 555 集成定时器构成的多谐振荡器 ¶

常用的 555 定时器有：

双极型定时器——5G15555

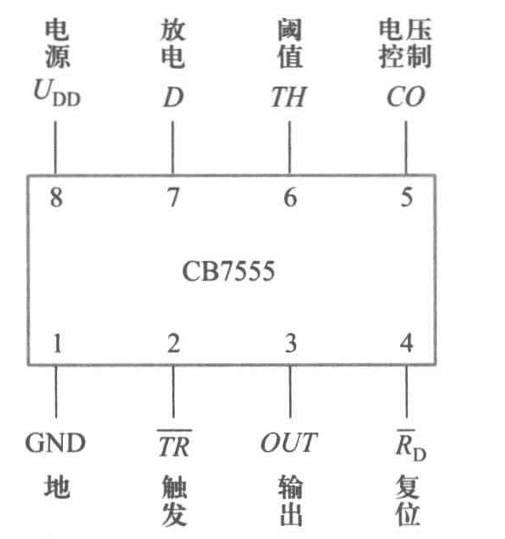

CMOS 定时器——CB7555

多谐振荡器没有稳定状态，属于无稳触发器

单稳态触发器和施密特触发器 ¶

用 555 集成定时器构成的单稳态触发器 ¶

单稳态触发器主要用于整形、定时和延时

用 555 集成定时器构成的施密特触发器 ¶
